交接试验：新设备投运前的"全面体检"

> 设备从工厂到变电站，经历了运输、吊装、安装——这一路有没有受伤、装得对不对，全靠投运前这一次"全面体检"把关。这篇讲透交接试验的依据标准、通用规则、主要设备项目和七个最常用的试验方法。


一、什么是交接试验

**一句话定义**：新安装的电气设备在投运前，按标准做一次全面检查验收，确认安装质量合格、设备状态良好，可以投运。

它回答的是三个问题：**装得对不对？运输安装有没有造成损伤？能不能安全投运？** 做完合格，设备才从"施工单位"正式"交接"给"运行单位"——这就是"交接"二字的由来。

二、核心标准：GB 50150-2016

《电气装置安装工程电气设备交接试验标准》，交接试验领域"一法独大"的标准：

- **适用范围**：500kV 及以下电压等级、**新安装的**、且已按出厂试验标准试验合格的电气设备
- **不适用**：煤矿井下或有爆炸危险场所的电气设备（另有专门标准）
- **版本**：2016 年发布、2016 年 12 月 1 日实施，替代 GB 50150-2006，目前现行有效
- **框架**：总则（试验条件、环境要求、通用规则）+ 按设备类型分章（变压器、互感器、断路器、电缆、避雷器、接地装置等）+ 附录（含特殊试验项目——技术难度大、需特殊设备或有资质单位承担的项目）

三、通用规则：试验的"考场纪律"

标准第 1 章定了几条所有试验都要遵守的规矩：

- **绝缘电阻取 60s 读数值**：给介质极化留出时间，读数才稳定可比
- **交流耐压无特殊说明时持续 1min**：时间太短暴露不出缺陷，太长又伤绝缘
- **耐压取值**：交接试验的交流耐压，多按设备出厂试验电压的 **80%** 执行——新设备只做"八成强度"，既验证又不损伤
- **环境条件**：温度、湿度要记录，绝缘试验结果要换算到同一温度下比较

四、主要设备的试验项目一览

五、七个常用方法，一句话讲清原理

**1. 绝缘电阻**——兆欧表加直流电压，测泄漏电流换算成电阻。绝缘受潮、脏污、有贯穿性缺陷，阻值明显降低。取 60s 读数。

**2. 吸收比 / 极化指数**——吸收比 = R60s/R15s，极化指数 = R10min/R1min。利用"好绝缘的电阻随时间上升"的极化特性，受潮绝缘比值趋近于 1。

**3. 直流耐压**——加高于运行电压的直流高压，测泄漏电流。合格的绝缘泄漏电流不随时间增大、与电压成比例。多用于避雷器等，电缆慎用（见上）。

**4. 交流耐压**——加工频交流电压持续 1min。波形最接近运行电压，是考核绝缘电气强度的**最直接手段**，也被视为"破坏性试验"——有严重缺陷就地击穿，没缺陷则基本无损。

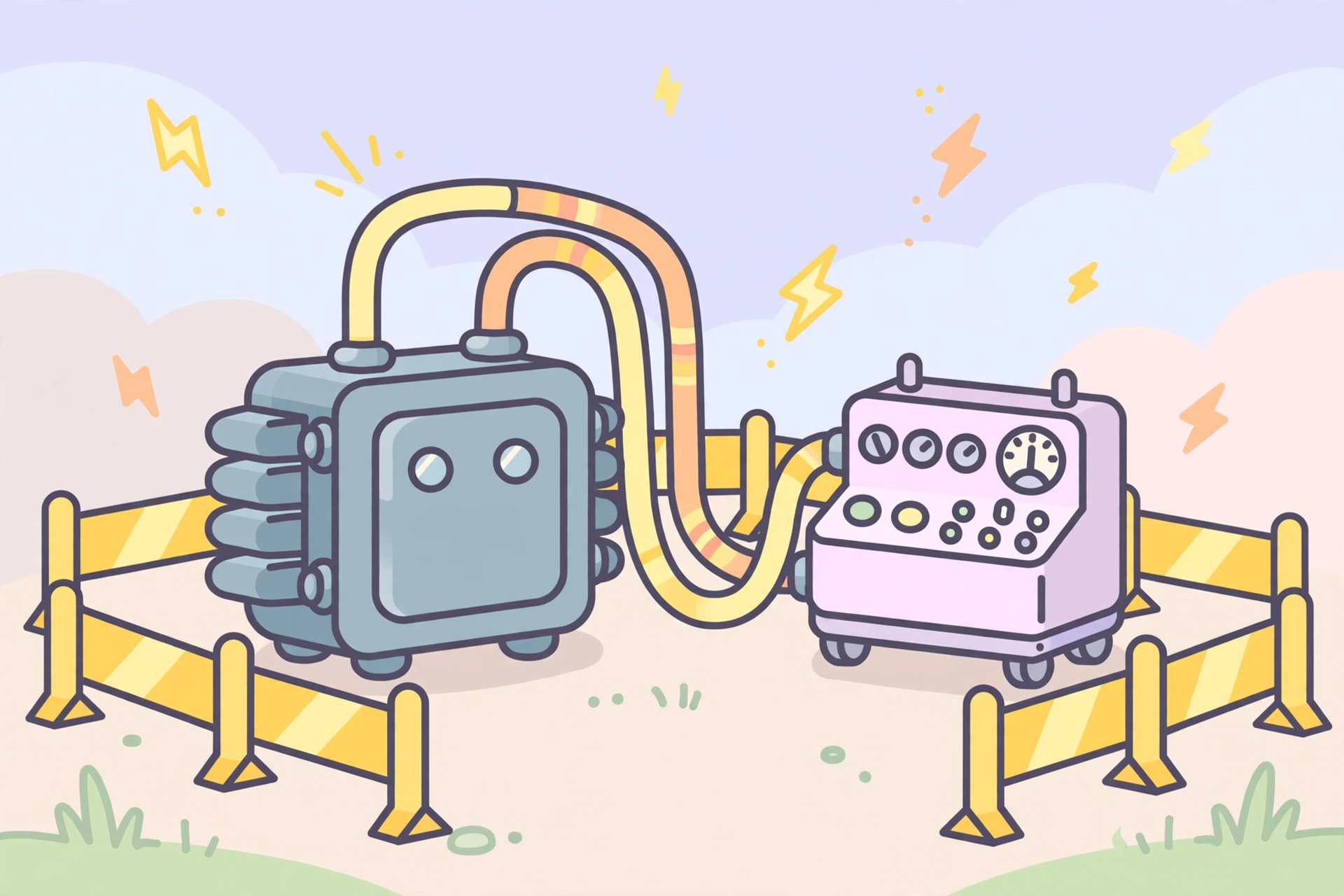

⚡ 耐压试验现场：黄色警戒线内是高压区，线外是安全的操作台

**5. 变压器直流电阻**——四线制恒流源法测绕组电阻，与出厂值（换算到同温度）比较。偏大说明焊接不良、断股、引线接触不良或分接开关接触问题。

**6. 变比**——各分接档测一二次电压比，与铭牌比对。偏差超限说明匝数错误、引线接错或匝间短路。

**7. 介质损耗因数 tanδ**——交流电压下，有功电流与无功电流之比。绝缘受潮、老化、劣化时 tanδ 增大，是判断绝缘**整体状况**的灵敏指标（绝缘电阻更擅长发现集中性缺陷）。

六、轨交视角：牵引变电所的一次设备

城市轨道交通牵引变电所（多为牵引降压混合所）的一次设备，是交接试验在轨交场景下的主战场：

- **35kV（或 10kV）交流开关柜**：真空断路器、隔离开关、CT/PT、氧化锌避雷器——项目完全按上表
- **牵引整流变压器**：按变压器项目做，整流绕组接线特殊，变比核对要仔细
- **直流开关柜**：轨交**核心设备**，含直流快速断路器、隔离开关、直流互感器——直流设备的试验思路与交流不同，要单独吃透
- **电力电缆、接地装置**：与常规变电站相同

七、一句话总结
