> 汽车加油要进加油站，地铁"加油"呢？它一边跑一边加——要么从头顶的接触网"喝"，要么从脚边的第三轨"舔"。两种方式各有脾气，这篇一次分清。
一、两种"加油"姿势长啥样

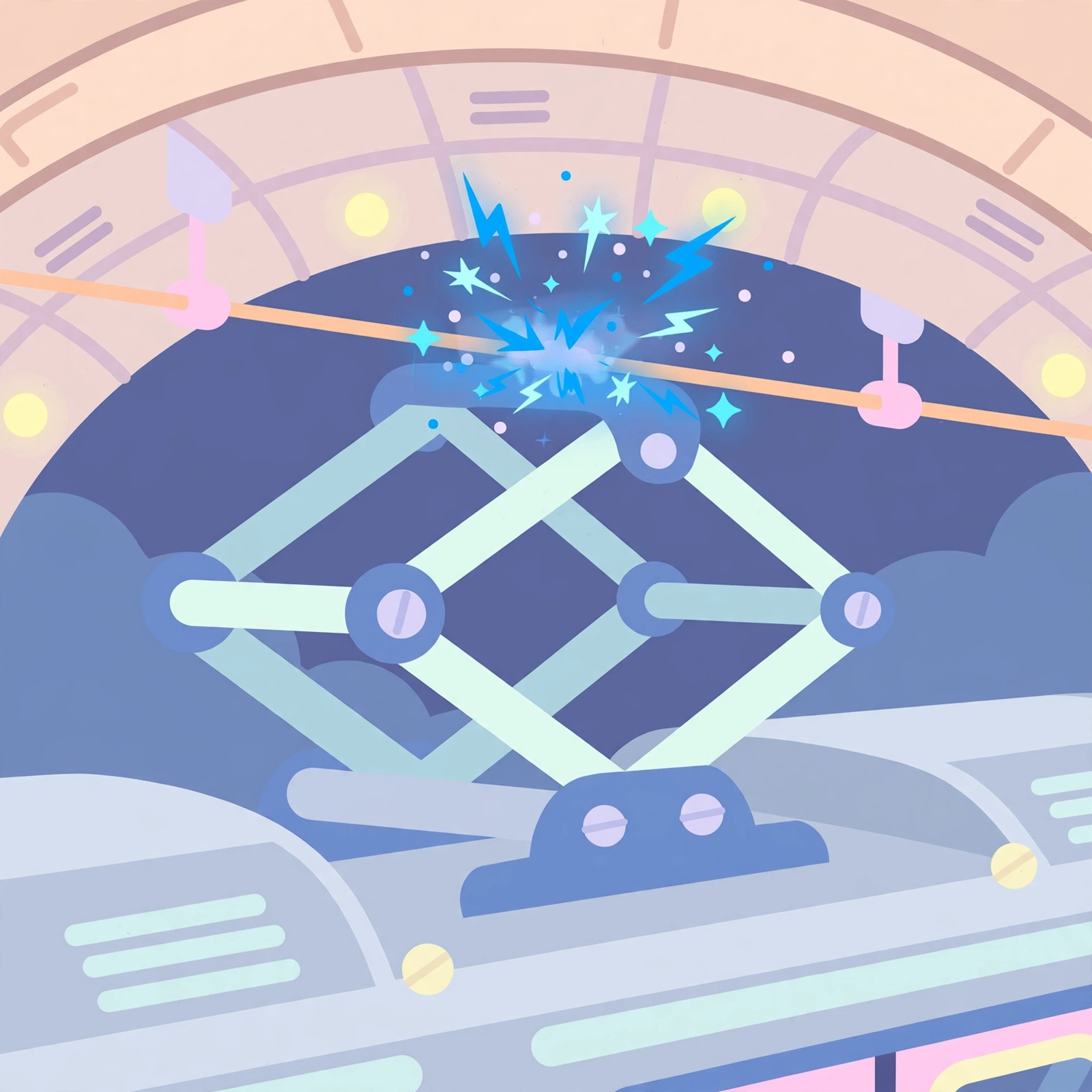

**接触网**：在轨道上方架设电线（隧道里多用刚性汇流排，高架上多用柔性悬挂），列车车顶升起受电弓，碳滑板贴着电线滑行取电。电压 **DC 1500V**。
**第三轨**：在两条钢轨旁边再铺一条导电轨（通常在列车前进方向左侧），外面套着橙色或灰色的绝缘防护罩。列车底部伸出"集电靴"，贴着第三轨滑行取电。电压 **DC 750V**。
二、一张表看清所有区别
| 接触网 🌤️ | 第三轨 🛤️ | |
|---|---|---|
| 取电装置 | 受电弓（车顶） | 集电靴（车底） |
| 电压 | DC 1500V | DC 750V |
| 位置 | 头顶，高不可及 | 脚边，触手可及 |
| 安全性 | 高压在空中，人碰不到 | 带电轨贴地，必须全封闭+防护罩 |
| 速度 | 可跑 100km/h 以上 | 一般 80~90km/h |
| 变电所密度 | 电压高损耗小，间隔大 | 电压低损耗大，变电所需更密 |
| 隧道净空 | 要给头顶留空间，土建要求高 | 不占头顶空间，隧道可更矮 |
| 景观 | 高架段"蜘蛛网"略影响观瞻 | 完全藏在车辆轮廓内 |
| 雨雪天 | 基本不怕 | 积雪结冰会影响受流 |
接触网是"高举高打"——安全、劲大、跑得快；第三轨是"贴地飞行"——省空间、不挡脸，但得把人隔离开。没有完美方案，只有合适的选择。
三、为什么老线爱第三轨、新线爱接触网
以北京地铁为例，很有代表性：
- **1 号线、2 号线、5 号线**等早期线路：第三轨 DC 750V。当年技术条件下，第三轨建设成本低、隧道净空小，香得很。
- **6 号线**等较新线路：接触网 DC 1500V。编组更长（8 节）、速度更快（100km/h），750V 的"小水管"供不上这么大的"饭量"，必须上 1500V 的"大水管"。
规律就是：**城市越长大、车越跑越快，接触网越吃香**。如今国内新建地铁线路，绝大多数都选择了 DC 1500V 架空接触网。
四、冷知识：这场争论有一百多年了
- **1879 年**：西门子在柏林博览会上首次展示第三轨技术——比电灯普及还早的"黑科技"。
- **1890 年**：伦敦地铁开通就用第三轨，纽约（1904）、莫斯科（1935）跟进，第三轨统治了早期地铁。
- **1955 年**：罗马地铁率先大规模采用 DC 1500V 架空接触网，接触网开始反击。
- **伦敦地铁**还有个奇葩：用**第四轨**——第三轨供电，第四轨专门回流，钢轨只管跑车不管导电，杂散电流少得多。
在采用第三轨的线路，轨行区那根套着橙色/灰色防护罩的轨是带电 750V 直流的！防护罩只是绝缘隔离，不是装饰。任何情况下都不要进入轨行区、不要触碰——这是用血写出来的规矩。
五、站台上的小细节
细心的乘客可能发现：有些车站站台上方**没有接触网**，列车进站时还会降下受电弓、滑行进站。这不是故障，而是一种"本质安全"设计——站台是人员密集区，头顶没有 1500V 的高压线，乘客手持长杆物品、紧急疏散时都更安全。列车出站后再升弓取电，行云流水。
六、一句话总结
接触网（DC 1500V，受电弓，头顶取电）和第三轨（DC 750V，集电靴，脚边取电），是地铁"加油"的两种姿势。老线多用第三轨，新线多用接触网——选谁，看的是速度、运量和城市的钱包。
下一篇，我们聊一个看不见的家伙：**杂散电流**，地铁隧道里的"腐蚀杀手" 👻
